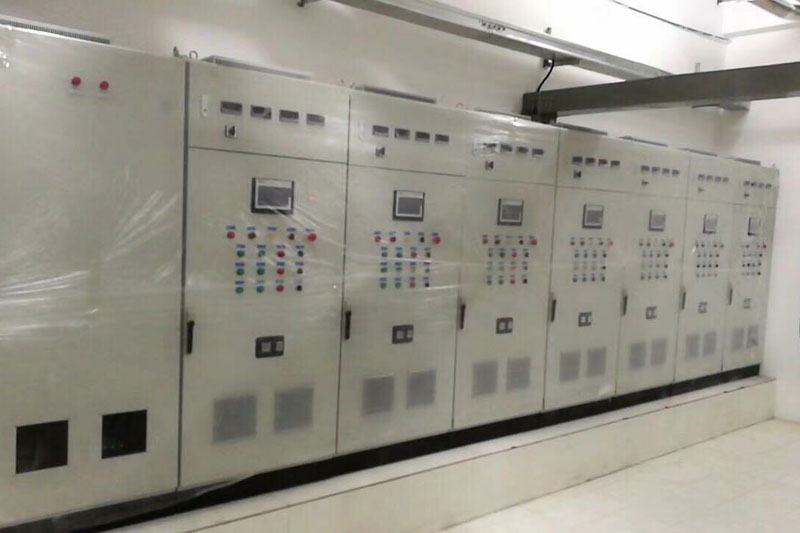

变频控制柜的选型介绍

变频控制柜分为壁挂式和落地式两种。不锈钢水箱定制厂家介绍二手变频控制柜主要部件的配置和选型如下：

(1)TR-变压器：此为选件，按电压等级标准配置选型。

(2)FU-熔断丝：一般需要加，为了节约成本不要省略。选择逆变器额定电流的2.5～4倍。注意保险丝的选择要选择快熔型。

(3)QA-断路器：断路器主要用于断开和闭合电源电路，并在发生过流或短路事故时自动断开电源。断路器的容量为逆变器额定电流的1.5～2倍。断路器的时间特性应充分考虑逆变器过载保护的时间特性。

(4)KM-接触器：该接触器主要用于工频电网和逆变器之间的切换，保证逆变器的输出不会接入工频电网，以免损坏工频电网。逆变器频繁闭合和断开接触器会导致逆变器误动作，因此较大频率不应超过每分钟10次。

(5)F-风机：主要用于从变频控制柜中抽取热量，散发变频控制柜的热量；按供电方式分为直流风扇和交流风扇，根据现场工作环境选择。

(6)LY-防雷浪涌器：建议配置一个，特别是在雷雨频繁的地区，以及交流电源尖峰和浪涌频繁发生的场合，保护变频系统免受意外损坏，一般配备40KVA的浪涌装置。

(7)DK-电抗器：选择合适的电抗器与变频柜配合使用，可以抑制谐波电流，减少变频器系统产生的谐波总量，提高功率因数可以抑制来自电网的浪涌电流对变频器的冲击，保护变频器，降低电机噪声。保证变频器和电机的可靠运行。

(8)RB-制动电阻：滤波器的作用是抑制无线信号从电线和金属管道传输到设备，并将逆变器的高次谐波分量与阻抗相结合电力系统的隔离或抑制干扰源设备通过电力线向外发出的干扰信号。

(9)EMI-滤波器：当电容电压超过设定值时，反馈能量将通过制动电阻消耗。一般小容量变频器都有制动电阻，大容量变频器的制动电阻通常由用户根据负载的性质和大小、负载周期等因素来选择。

(10)此外，还包括变频器、PLC/DCS、触摸屏、传感器、电能表等设备的选型。
