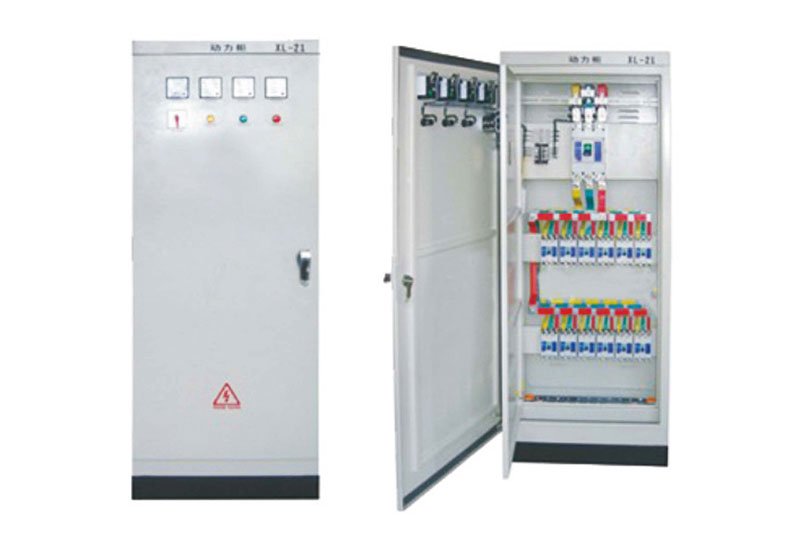

低压动力箱X-21

用途与特点

XL-21型低压动力配电柜(箱)，适用于冶金、矿山、石油、化工、纺织、港口、车站等厂矿企业，作为交流50Hz，额定电压380V或660V，额定电流值630A的三相三线、四线或五线制的低压配电系统中动力配电及照明之用。同时还可以作为低压控制系统中部分鼠笼型和攻线型电动机的控制之用。

本产品符合IEC60439-1:1992和GB7251.1-1997《低压成套开关设备和控制设备》等标准。

结构特点

ⅪL-21动力配电箱分为两种型式，箱体高度1700mm和1800mm的为普通型(P型)，箱体独立安裝，根据要求顶部可开进岀线孔;箱体高度1900mm的为带顶母线型(M型)，箱顶装有可拆卸的盖板，方便母线安装和拆卸。箱体用型钢做框架，门板及侧、后封板均为可拆式，安装板及侧梁可以调节、安装检修灵活、方便、结构紧凑、通用性好。采用精铸可调门铰，门开启大于135°。箱体內的安装支架在元件安装完之后，可以整体的调节。可根据不同的使用环境来安装和进出线，通用性强，可多台组合使用。

使用注意事项

周围空气温度不高于+40°℃C，不低于-5°℃，并且24小时内其平均温度不高于+35°C

天气条件，空气清洁，相对湿度在高温温度为+40℃℃时不超过50%较低温度时允许。

有较高的相对湿度，例如+20℃C时为90??应考虑到由于温度变化，有可能会偶然地。

产生适度的凝露。海拔高度不超过2000米。

本产品适用于以下温度的运输和储存过程:-25℃至+55℃的范围之间，在短时间内。

(不超过24小时)可达+70℃，在这些极限温度下装置不应遭到任何不可恢复的损伤，而且在正常条件下应能正常工作。

如上述使用条件不能满足时，应由用户在订货时向制造厂方提出，协商解决。

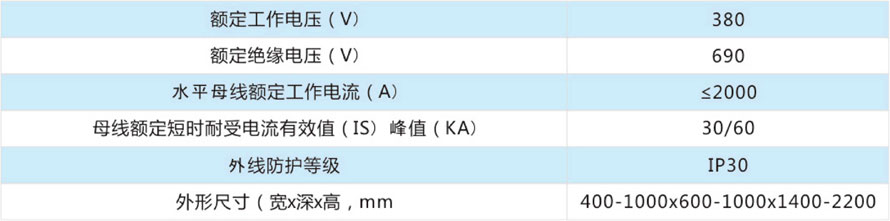

技术参数
